Corso Karlín
Prague
[ 159 ]

La double façade a une enveloppe extérieure dominante qui forme le vitrage d'une surface supérieure à 4000 m². Les attaches ponctuelles sont l'élément porteur fondamental (conçues par l'architect Ricardo Bofill), associées à des structures tubulaires métalliques. Ces attaches portent les vitrages trempés d'une épaisseur de 12 mm avec des trous percés et évasés par fraisage. L'enveloppe intérieure est composée de piliers inter-fenêtres et d‘un vitrage résistant (double vitrage isolant à faible réflexion). L'espace entre les deux façades est en raison fonction d’un espace de nettoyage conçu comme un passage de 700 mm de largeur.

La double façade est équipée de vannes de ventilation en verre à commande électrique situées au pied de cette façade et dans les acrotères. En période estivale, il est possible de ventiler la façade par l'amenée d'air et en période hivernale, les vannes sont fermées et la façade contribue à l'isolation thermique de l'ouvrage et à économiser l'énergie pour le chauffage. Dans l'espace entre les façades sont installés des stores électriques qui permettent d‘ombrager la façade intérieure et de réduire les gains thermiques provenant du rayonnement solaire. Le degré d'ombrage est variable en fonction du moment de la journée et de l'intensité lumineuse. La commande des vannes de ventilation et d'ombrage est connectée sur le système commun de gestion qui harmonise les deux modes. La climatisation est une autre partie importante du système de l'ouvrage qui réagit activement à l'évolution des caractéristiques de la façade. Il s'agit donc d'une façade dite "intelligente".

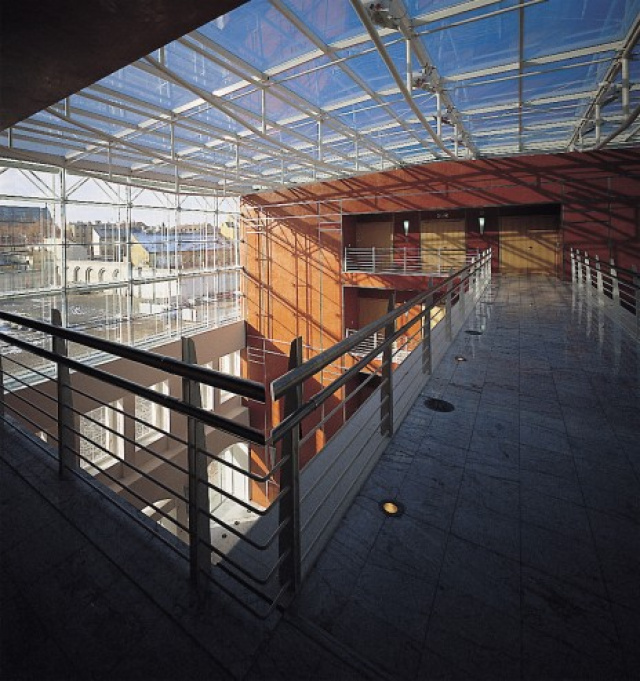

Chaque bâtiment avec la double façade, avec l'espace ventilé naturellement, y compris les éléments actifs d'ombrage, forme un système complexe avec de nombreuses grandeurs variables. Pour étudier le comportement de ce système dans des conditions différentes , Sipral a développé un modèle de simulation informatique et une étude examinant le fonctionnement de la façade double en période estivale, la plus exposée du point de vue énergétique et thermique. Prenant en compte les hypothèses décrites dans l'étude , il a été par exemple calculé que l'utilisation du système de l'ombrage actif et la maîtrise des vannes peuvent, dans les conditions extrêmes, réduire la capacité de la climatisation jusqu'à 46 %. Nous pouvons dire que la double façade, correctement conçue, a un impact généralement positif sur la balance énergétique globale du bâtiment et sur les conditions de travail optimales à l'intérieur du bâtiment. La réalisation de l'atrium interne tout en verre, et du pignon en verre dont le double vitrage d'isolation est également conçu comme une façade fixée ponctuellement, faisait partie de la prestation de Sipral.
