BB Centrum – Filadelfie

BB Centrum – Filadelfie
Prague
[ 268 ]

accomplissement 2010
investisseur BB Centrum – Filadelfie
architecte DAM architekti
type de construction systèmes d'accès, façade trame, façade modulaire
type de bâtiment administratif
entrepreneur général PSJ, a.s.
volume du projet du revêtement de façade 4–5,9 mil. EUR

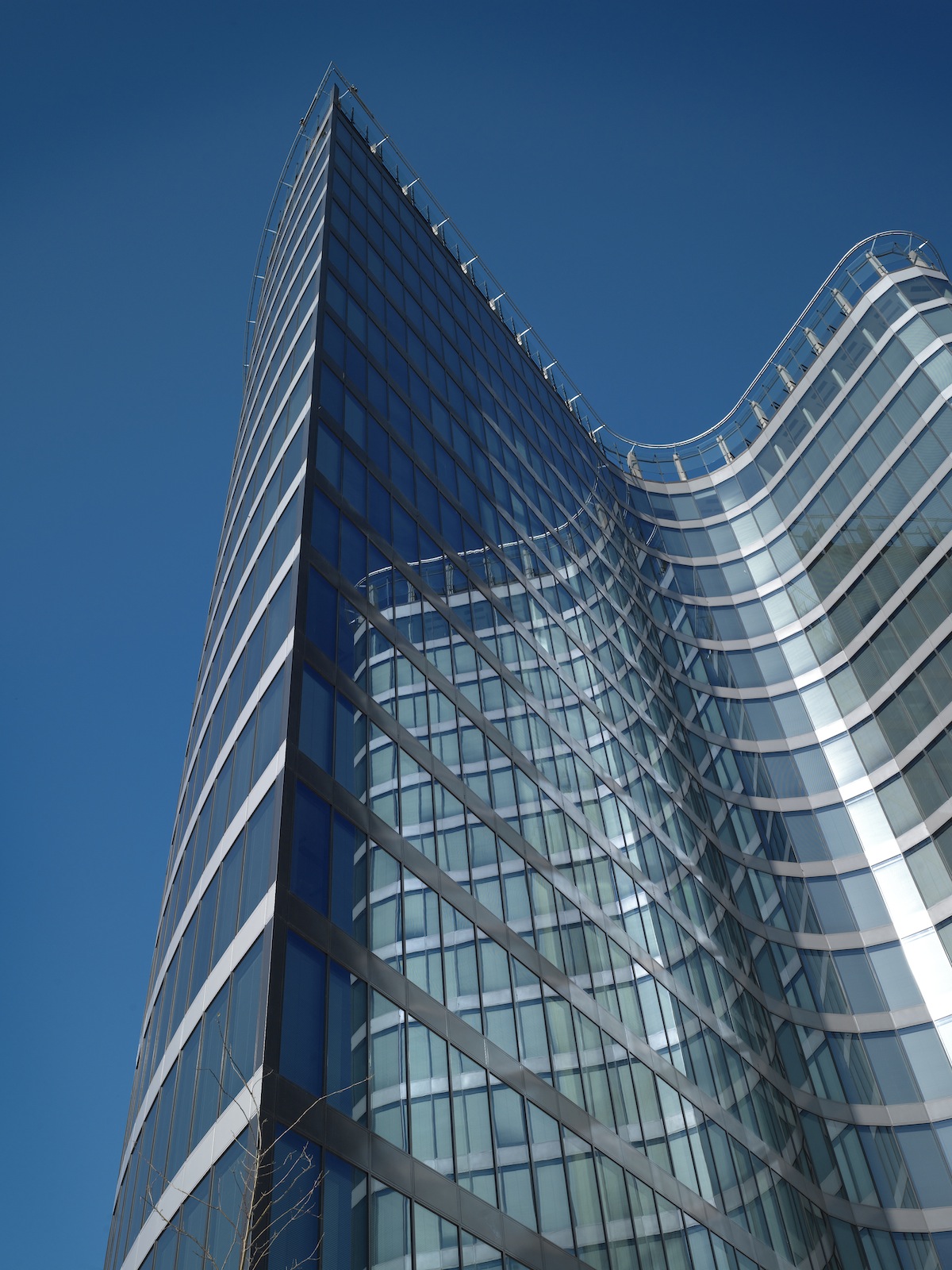

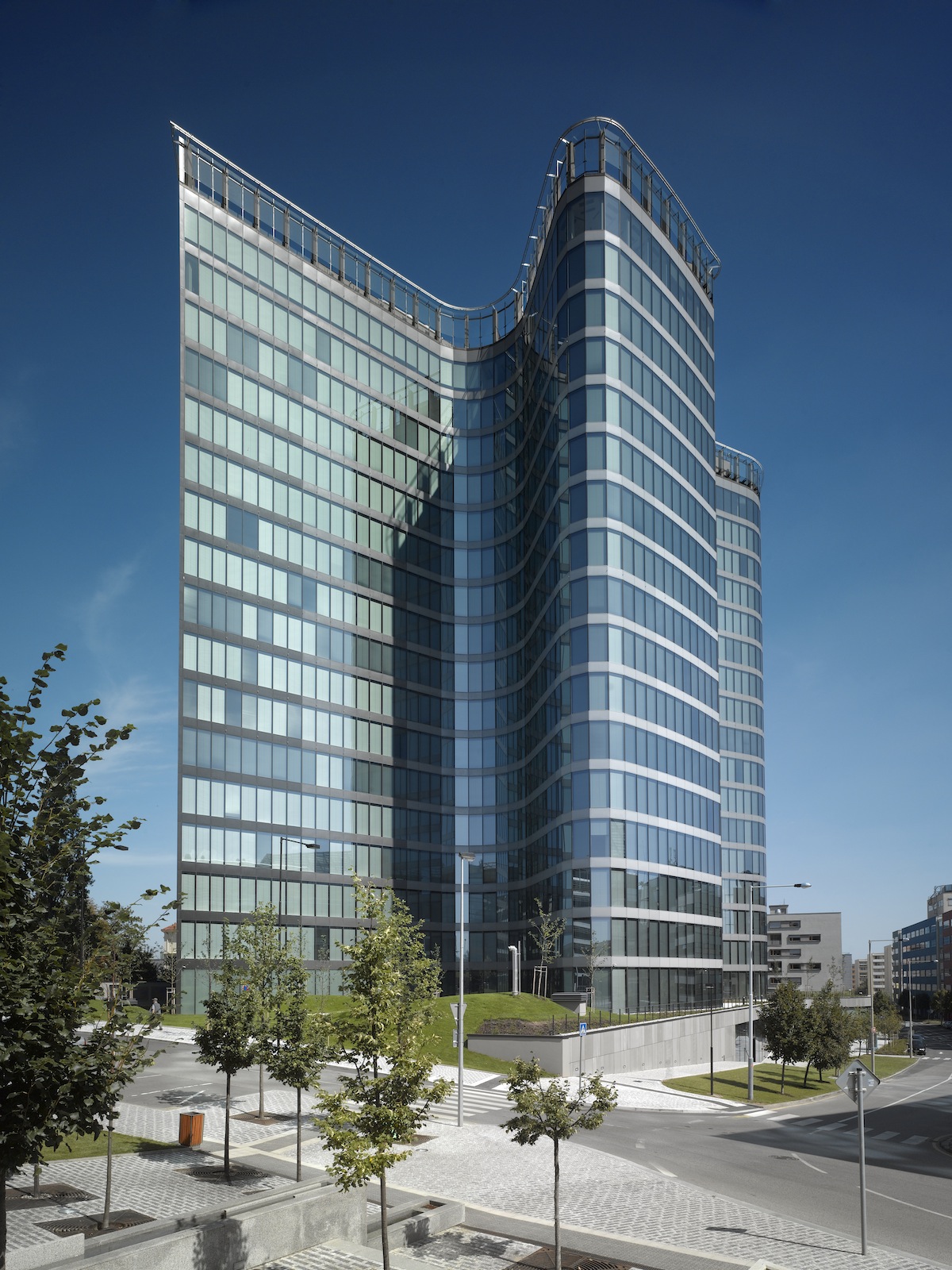

Le bâtiment administratif de Filadelfie à Prague - Michle est, avec ses soixante-dix mètres, remarquable. L’ondulation de sa façade provoque un sentiment dynamique et dématérialise la forme principale du bâtiment. Cet effet est encore accentué à l’aide de l’enveloppe créée de la façade entièrement vitrée en verre et aluminium.

BB Centrum – Filadelfie

Pendant les études de Fladelfie, Sipral a discuté et réfléchi relativement longtemps sur quel type d’enveloppe serait le plus convenable pour ce bâtiment. La hauteur du bâtiment, la surface de la façade, la vitesse d’exécution exigée, toutes ces circonstances menaient à préférer la mise en œuvre d’une solution en modules préfabriqués. En revanche, la forme du bâtiment, l’angle d’orientation entre les axes particuliers et les dix-sept angles différents sur un quart du bâtiment – tout cela parlait pour l’utilisation du système standard de façade trame qui offre une solution relativement simple d’une telle orientation au droit d’un montant. Mais ce dernier aurait été beaucoup moins rapide du point de vue des travaux, car il aurait exigé la mise en place d’un échafaudage ou de nacelles, et il aurait présenté un risque important d’endommagement des pièces particulières ; Par ailleurs, les travaux auraient été conditionnés par les conditions climatiques, la température et le vent. Finalement, il a été décidé d’utiliser la façade bloc sous réserve que la réalisation nécessiterait le développement d’un système de modules complètement nouveau ou bien l’adaptation d’un système existant.

BB Centrum – Filadelfie

Etant donné les dix-sept angles d’orientation déjà mentionnés, deux options se présentaient. Soit préparer une conception du profilé unique pour chaque angle, soit utiliser si possible un type de profilé du montant et le compléter par un adaptateur correspondant à l’angle demandé qui assurerait la reprise de l’angle nécessaire. C’est l’option numéro deux qui a été retenue, mais, finalement, pour le plus grand angle, il fallait fabriquer encore un deuxième profilé de montant.

BB Centrum – Filadelfie

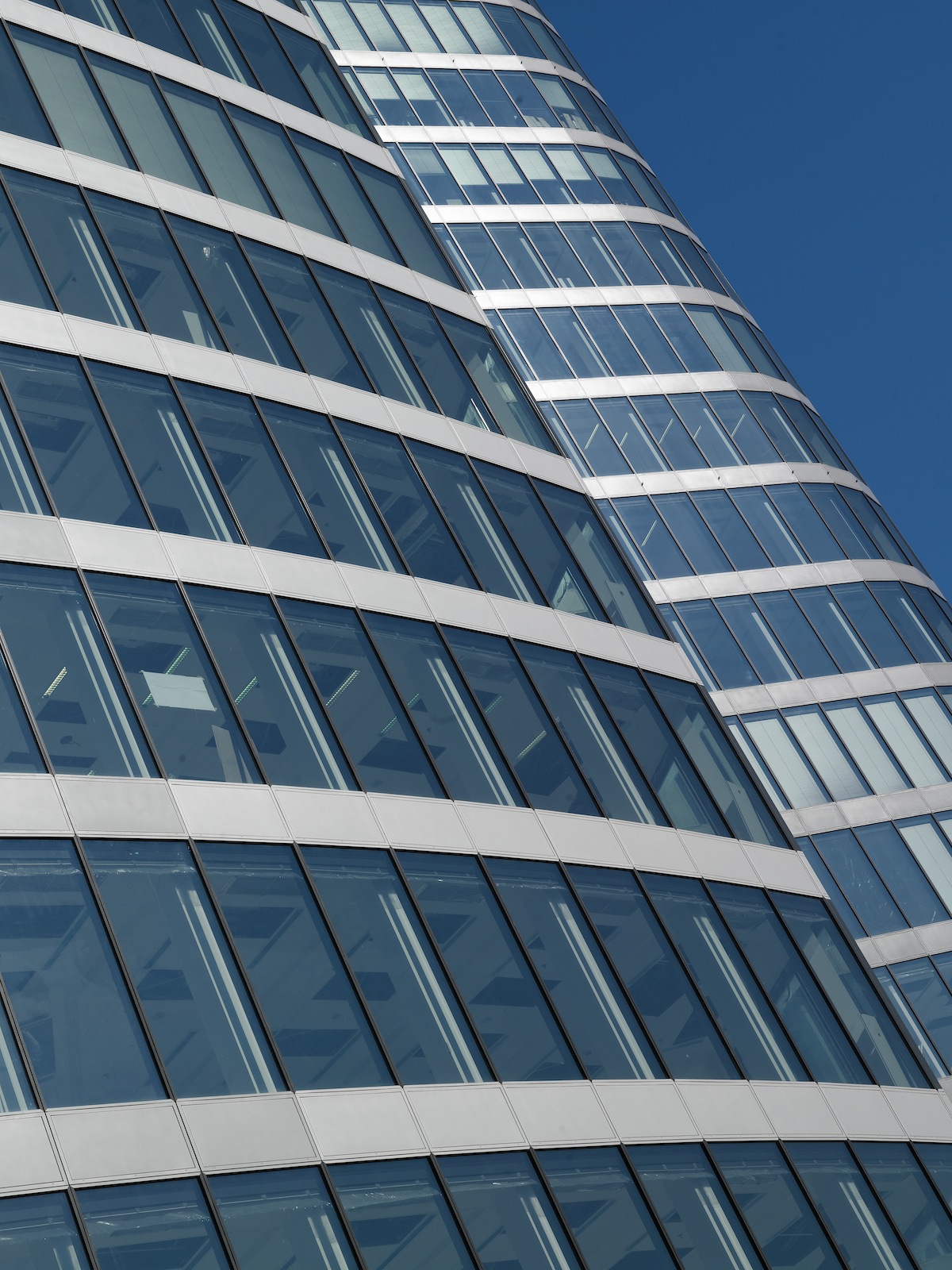

Sur l’enveloppe de la tour, on a utilisé en totalité 2 530 modules. L’assemblage des modules n’était pas facile, car sur la vue en plan, les nus extérieurs des modules, des capots extérieurs et des tôles de revêtement étaient réalisés en nuances différentes, ce qui augmentait la difficulté d’assurer la logistique. La largeur des modules est de 1,35 m ou 2,7 m et la hauteur de 3,9 m. Ils sont constitués d’un cadre périphérique en aluminium avec une traverse au niveau du bord inférieur de la dalle béton. Les modules de 2,7 m de largeur possèdent un montant intermédiaire. Sur la façade décrivant un grand rayon de courbure, les modules d’une largeur de 2,7 m ont été mis en place, tandis que sur la partie de la façade décrivant un petit rayon de courbure, ont été mis en place les modules d’une largeur réduite de moitié.

Les remplissages vitrés des modules consistent en vitrages de sécurité isolants, avec une couche sélective Ipasol Neutral 48/27. Les parties opaques sont revêtues de cassettes en tôle d’aluminium laquée, d’une épaisseur de 2 mm. Pour la mise en place des modules, on a utilisé le système spécial de rails de la société Rostek, qui permet le montage sans avoir besoin d’utiliser une grue, même en présence de vent qui rendrait les conditions climatiques difficiles. Le système de rails a été ensuite monté jusqu’à l’étage le plus élevé, le 18e, et sert aujourd’hui à l’entretien du bâtiment. La durée totale de réalisation de la façade bloc a été de cinq mois et demie.
