BB Centrum E

BB Centrum E
Prague
[ 241 ]

accomplissement 2006–2007
investisseur BBC Building E
architecte Studio A
type de construction fourniture complète de l'enveloppe extérieure, façade modulaire, façade trame, parements extérieurs, systèmes d'occultation, systèmes d'accès
type de bâtiment administratif
entrepreneur général Metrostav
volume du projet du revêtement de façade 2–3,9 mil. EUR

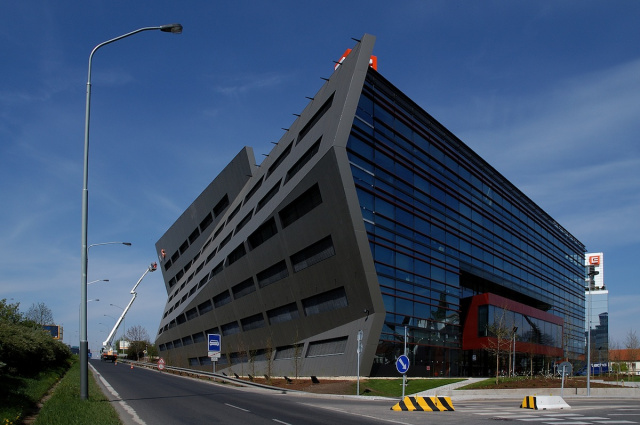

Le bâtiment administratif « E » de sept étages fait partie du BB Centre qui ferme le bouclier de protection formé par les maisons, prévu à l’origine du projet côté centre ville pour protéger des impacts négatifs du trafic le groupe d’habitations se trouvant dans le plan suivant. L’emplacement du bâtiment au voisinage immédiat d’une artère au trafic intense nécessite en même temps une solution qui permettrait de supprimer la répercussion du bruit du trafic sur les maisons d’habitation en face de cette voie de communication.

BB Centrum E

Sipral a participé pour ce projet à la fourniture complexe des structures cadres des ouvrants et des portes, de la porte d’entrée principale et à la fourniture complexe de la paroi vitrée extérieure sur l’ensemble du pourtour du bâtiment, du parement des façades à l’aide de tôles et de tôles perforées en aluminium, de panneaux composites et d’autres matériaux, de parements d’allèges et de linteaux et d’autres structures intérieures en rapport, y compris la façade vitrée de l’atrium. Une partie des travaux de Sipral consistait en la totalité des occultations du bâtiment et à la mise en place du système Rostek pour l’entretien du bâtiment.

BB Centrum E

Au cours du développement, des études et de la réalisation du projet, Sipral a dû faire face à de nombreuses petites structures de moindre importance, mais aussi à des structures complexes atypiques. La spécificité du projet a consisté à trouver une solution au problème de la répercussion du bruit, ce qui est devenu son trait caractéristique principal et qui réagit sur les principes physiques de la répercussion du bruit. Le concept de la géométrie de la façade permet que les surfaces des enveloppes renvoient le bruit soit vers la pente herbeuse entre l’autoroute et la rampe, où il est absorbé naturellement, soit vers le haut, sous un grand angle, de manière à ce qu’il se disperse en hauteur. Le système de la façade traite ainsi de manière efficace surtout les parties non isolables de l’enveloppe – c'est-à-dire les bandes vitrées et le reste des surfaces pleines qui ne sont pas soumises à une performance d’absorption acoustique. La surface principale opaque de la façade est conçue perforée pour offrir des performances d’absorption acoustique.

BB Centrum E

La façade brisée est réalisée comme une paroi solide en béton armé aux baies de fenêtres entre lesquels se trouvent les piliers filant d’appui qui copient la géométrie du bâtiment. La conception des remplissages des baies de la façade consiste en une surface fixe en structure de façade trame. Pour ce but spécifique, on a fabriqué des profilés en forme de trapèze qui correspondent aux inclinaisons projetées de la façade. La solution des vitrages et du raccordement au gros œuvre assure également le confort acoustique à l’intérieur – pour les bureaux individuels, on a prévu un niveau de bruit maximum de Laeq 45 dB. Au moment du choix de la pâte de verre, on a pris en compte la charge de la façade due au rayonnement solaire, on a ainsi mis en œuvre des vitrages qui empêchent l’augmentation de contrainte thermique, les surfaces vitrées sont ensuite complétées à l’aide de stores extérieurs. Les stores peuvent être commandés soit séparément, par module de bureau, soit par un système de commande central.

La conception des parties opaques consiste en une façade calorifugée au revêtement déporté à l’aide de plaques en tôle perforée, laquée à l’aide de peinture en poudre de teinte métallisée. Les perforations de la tôle ont été choisies en collaboration avec un expert acousticien. Les tôles sont fixées à l’aide de boulons sur la charpente d’appui qui participe en même temps à l’évacuation des eaux pluviales de la surface de l’enveloppe. Etant donné la perforation, l’isolation thermique et acoustique en laine de roche est protégée à l’aide de la membrane d’étanchéité sur toute la surface. L’embrasure avec les parapets des fenêtres et de la niche qui reçoit les stores extérieurs sont faits en chambranles précis, en panneaux composites d’aluminium Larson. Sont réalisés de manière semblable les acrotères et les fronts de la paroi, qui est déportée sur les deux extrémités du bâtiment. Pour la maintenance et l’entretien de la façade, un système de points d’ancrage est conçu sur la surface de l’enveloppe pour l’ancrage des ouvriers d'entretien.

La façade acoustique fait l’hypoténuse du plan triangulaire du bâtiment, les deux autres façades tournées vers l’intérieur du terrain sont entièrement vitrées avec un calepinage horizontal irrégulier. L’enveloppe est réalisée comme un système de façade bloc, les surfaces complémentaires du parterre et de la façade au-dessus de l’entrée sont en façade standard trame avec les revêtements complémentaires des surfaces opaques à l’aide de la tôle d’aluminium laquée et des panneaux composites Larson.
