252
Evropské archeologické centrum
Saint-Léger-sous-Beuvray
realizace 2007
investor BIBRACTE, Centre archéologique européen
generální dodavatel Sipral
architekt RFR Paris
typ konstrukce atypické konstrukce
typ stavby veřejná
objem zakázky fasádního pláště 0–49 mil. Kč

Zakázka „Zastřešení archeologického naleziště Bibracte“ byla na poměry Sipralu rozsahem malá, ale velice zajímavá. Základním myšlenkou, se kterou museli autoři projektu - architekt Paul Andreu a projekční kancelář RFR – pracovat, byla navrhnout lehkou, přenosnou, ručně smontovatelnou konstrukci schopnou překlenout velikou půdorysnou plochu bez středních sloupů, které by omezovaly probíhající archeologické práce.

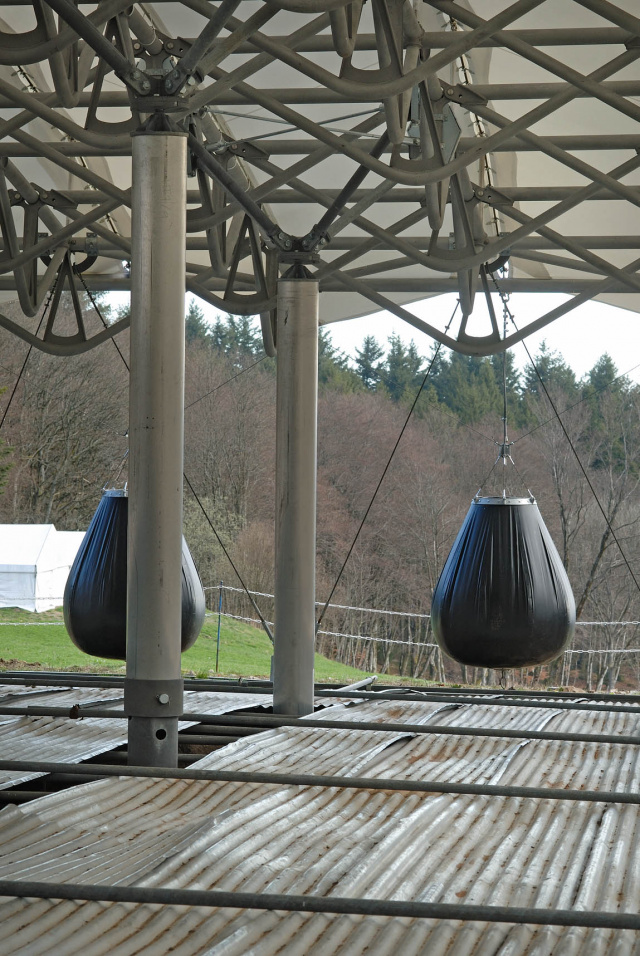

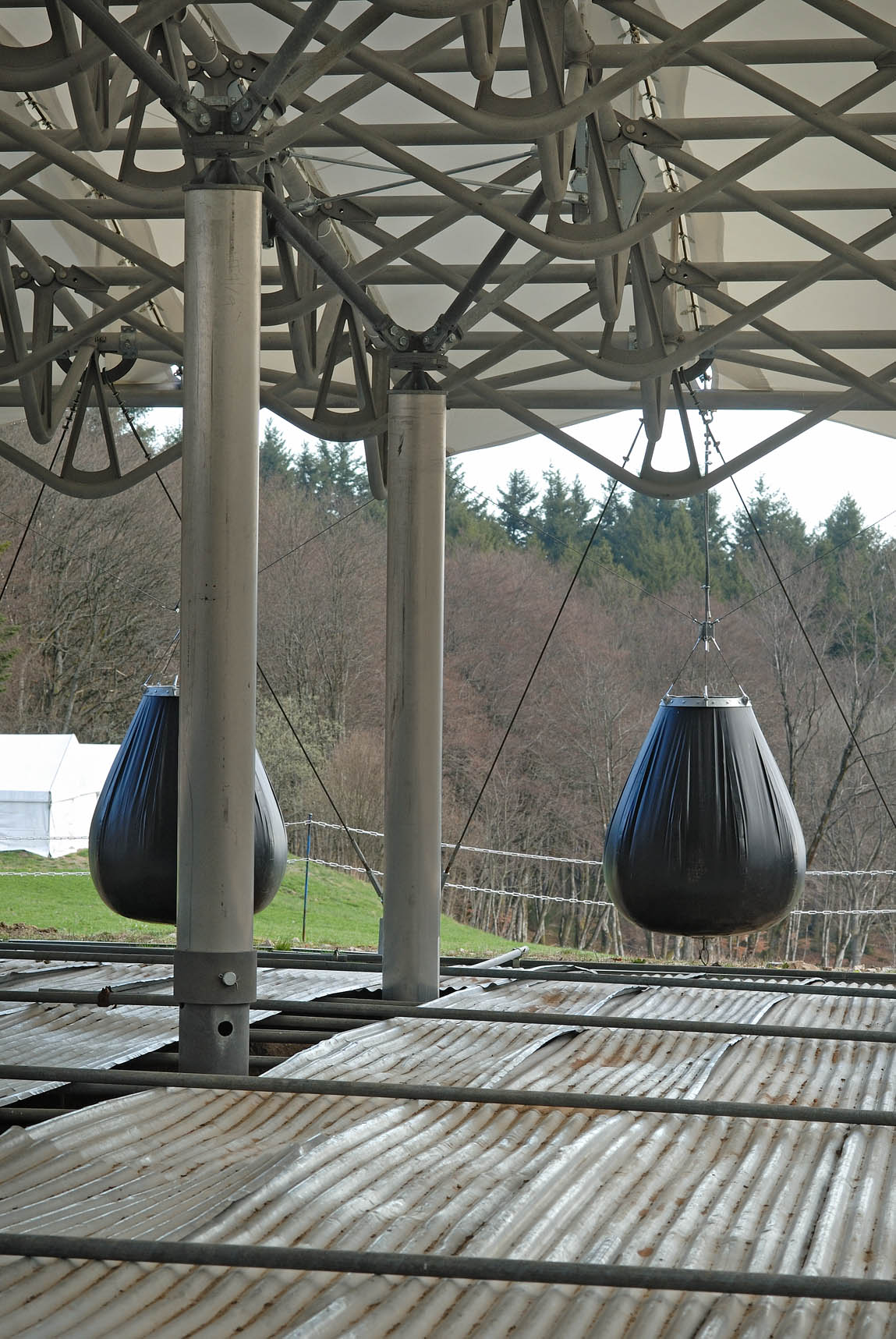

Konstrukce celé střechy o půdorysné ploše cca 22 x 37 m je zrealizována z 11 typů dílů svařených z trubek z hliníkové slitiny 6082T6 s pevností blížící se pevnosti oceli. Základními stavebními prvky jsou trojúhelníkové nosníky (na projektu nazývané MING) dlouhé 3,75 m, svařené z ohýbaných trubek a ze styčníků odlévaných do pískových forem. Křížové uspořádání MINGů, navzájem propojených pouze nerezovými čepy, zajišťuje vysokou příčnou tuhost a únosnost vodorovné konstrukce střechy.
Střecha je nesena sloupy umístěnými jen po obvodě. Pouze přes zimní období, kdy jsou práce na vykopávkách přerušeny a střecha může být zatížena i silnou vrstvou sněhu, jsou instalovány i sloupy středové.

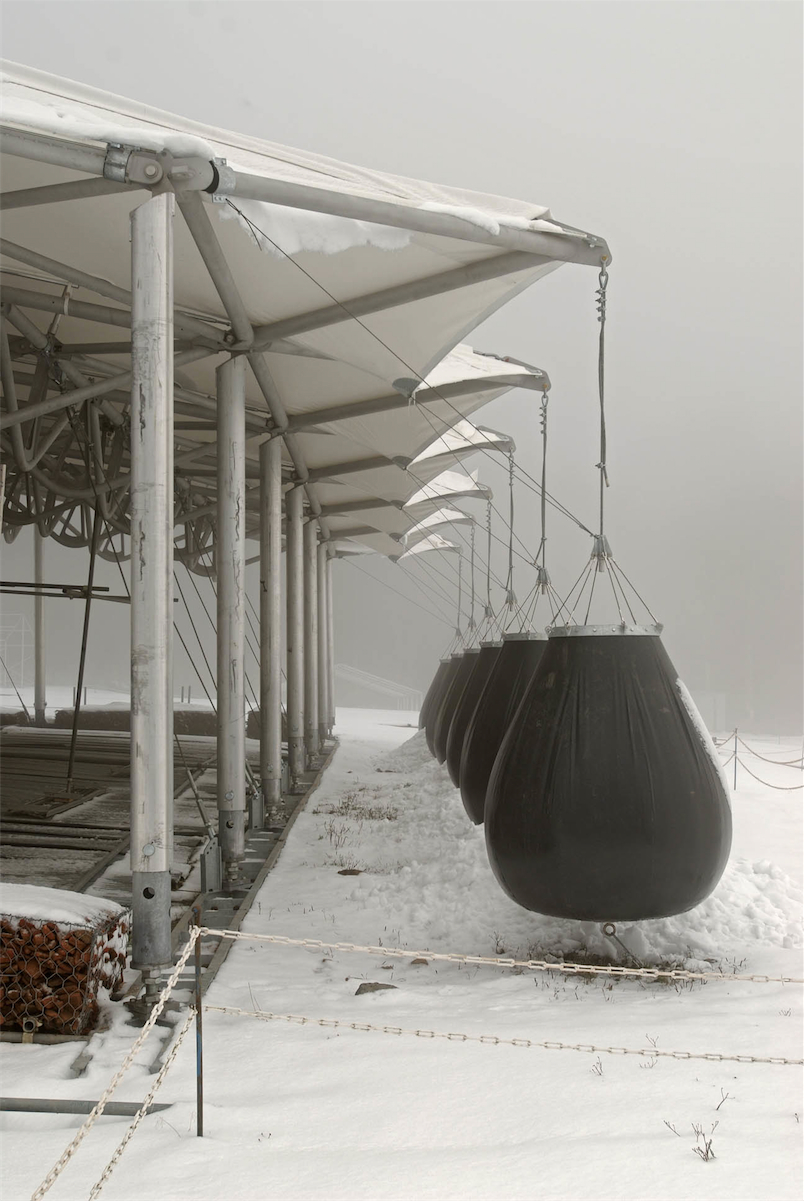

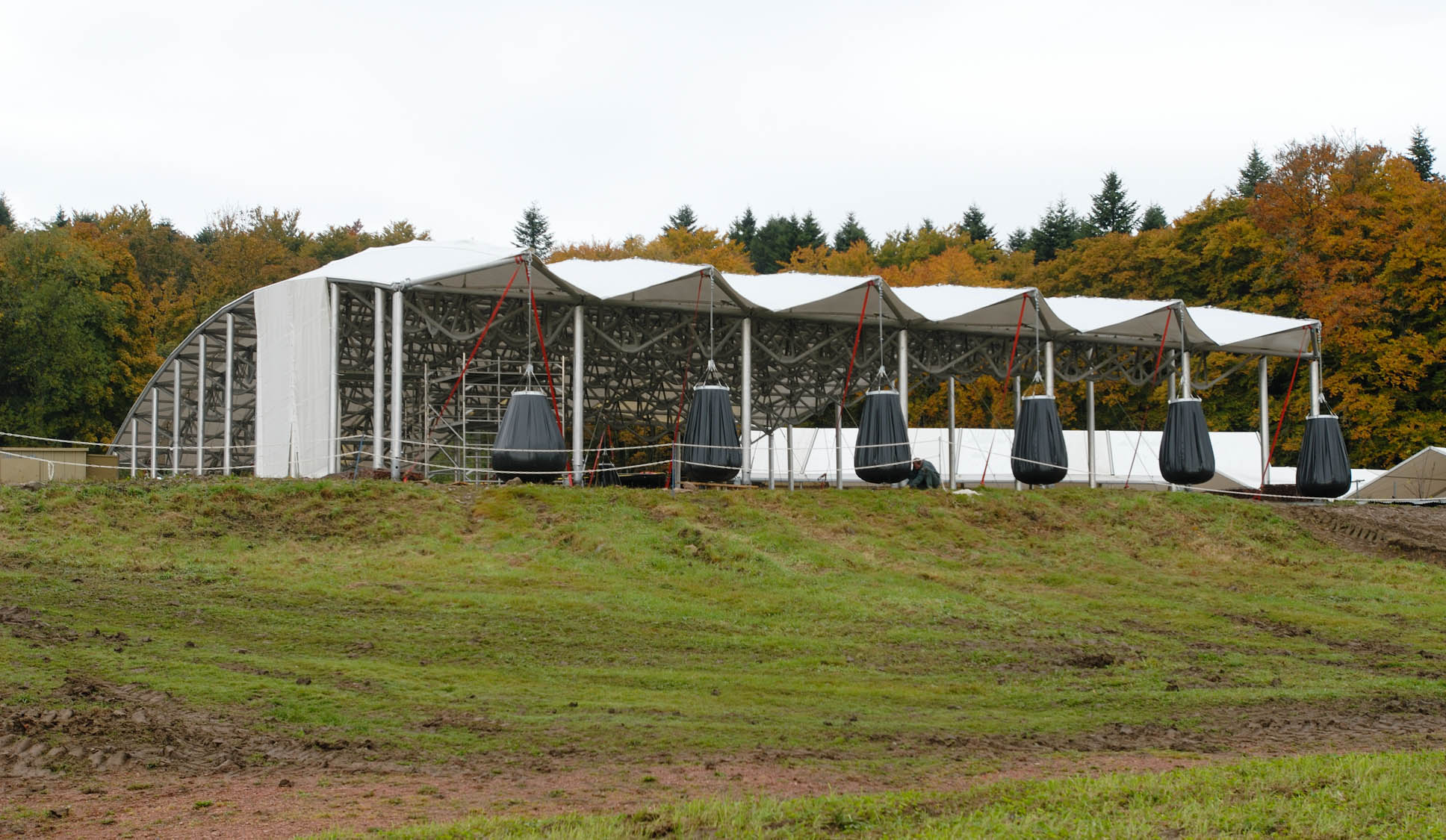

Protože je konstrukce umístěna na chráněném území archeologických vykopávek, nebylo možné ji ukotvit do běžných základů. Všechny sloupy jsou proto postaveny na kovové roznášecí rošty, které jsou polohově zajištěny pouze ocelovými tyčemi zatlučenými do země. Proti vztlaku a účinkům větru konstrukce vzdoruje zatížením těchto roštů drátěnými koši naplněnými kameny a zbytky amfor nalezenými na vykopávkách a především vlivem 12 ks vaků zavěšených na konzolách protilehlých stran střechy. Každý z vaků je naplněn asi 3,5 tunami zeminy z vykopávek a působí nejen na celkovou stabilitu konstrukce, ale společně také zajišťují dokonalé vypnutí krycí tkaniny střechy.

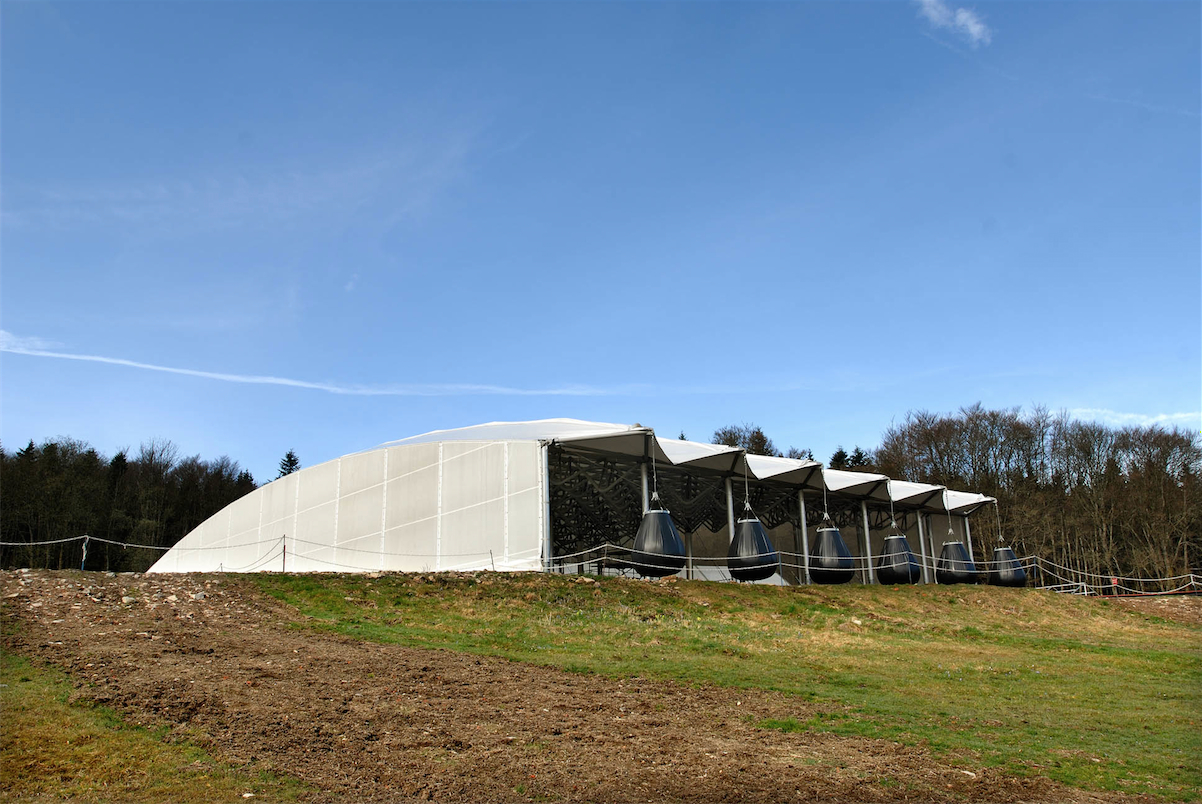

Vnější povrch konstrukce střechy je krytý technickou tkaninou bílé barvy zajišťující ochranu prostoru vykopávek před povětrnostními vlivy, ale propouštějící dostatečné množství světla potřebné pro samotné archeologické práce.
Montáž konstrukce byla zajištěna pracovníky provozovatele vykopávek za supervize zástupce Sipralu. Střecha byla instalována nad již otevřeným nalezištěm situovaným v obtížně přístupném místě, a tak musela být montáž realizována především ručně z plošného lešení, pouze s pomocí drobné techniky.
